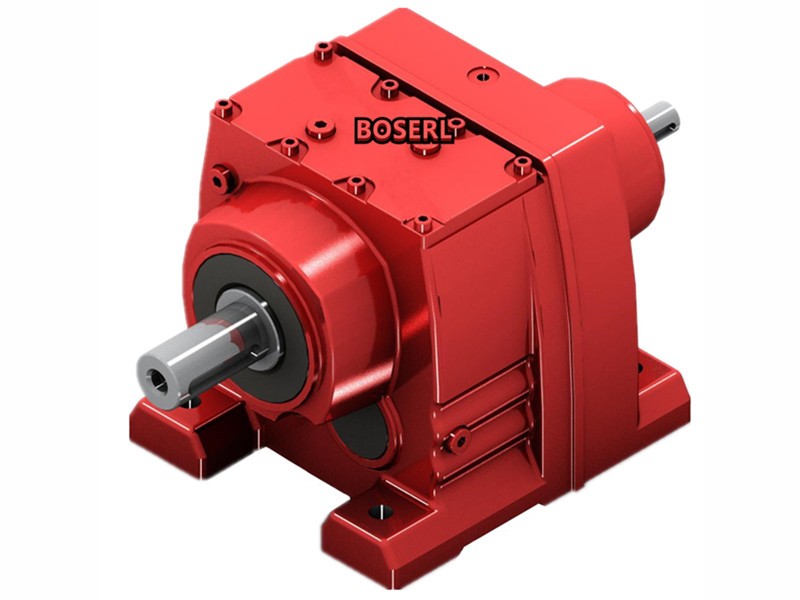

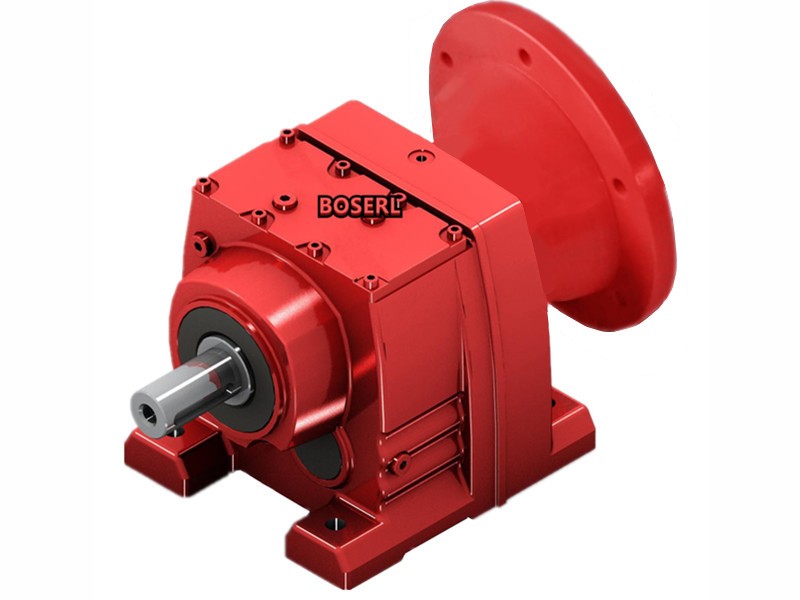

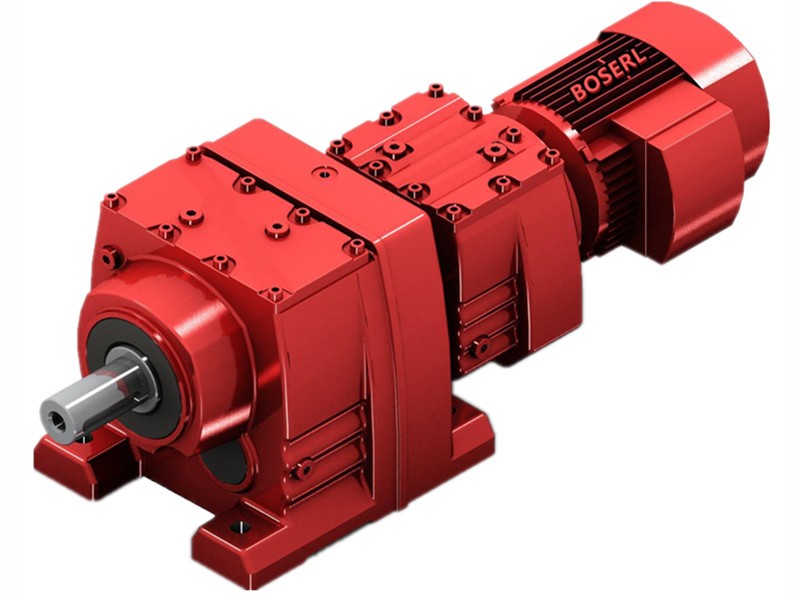

R系列齒輪減速馬達樣本_直連臥式減速機樣本

2022-05-01 16:40:32 閱讀

關鍵詞:R系列齒輪減速馬達樣本,R系列斜齒輪減速器樣本,R系列硬齒面減速電機選型樣本下載,直連臥式減速箱樣本

附件是R系列齒輪減速馬達選型樣本的壓縮包,建議用PC電腦端打開本頁面,點擊下方的下載,下載到電腦,解壓就能看到。如果看不懂選型樣本,請加微信13827261050,留言獲取減速電機選型視頻教程。本期推薦型號:R18減速機R28減速機

機械設備所需R系列齒輪減速馬達輸出轉數計算公式:

滾筒輸送線計算:例如 輸送480Kg,物流滾筒直徑50mm,運輸速度150mm/s,公式是[150mm×60s=9000mm(9m)]÷[3.14(圓周率)×0.05m(滾筒直徑50mm)=0.157m]=輸出轉數。

螺桿輸出線計算:例如一分鐘要走2600mm,螺桿的導距10mm,那么公式是:2600mm÷[10mm(螺桿的導距)×2(乘以2是因為導距有兩面得出螺距)=20mm(一圈走20mm)]=輸出轉數


R系列減速機減速比計算公式:

8P電機輸入轉數740÷(機器所需每分鐘輸出轉數)=減速比

6P電機輸入轉數930÷(機器所需每分鐘輸出轉數)=減速比

4P電機輸入轉數1400÷(機器所需每分鐘輸出轉數)=減速比

2P電機輸入轉數2800÷(機器所需每分鐘輸出轉數)=減速比

伺服電機額定轉數÷(機器所需每分鐘輸出轉數)=減速比

變頻電機額定轉數÷(機器所需每分鐘輸出轉數)=減速比

R系列齒輪減速馬達選型資料沒有需要的輸出轉數:

當選型資料找不到所需要的輸出轉數時(因為選型資料的參數都是用4P電機1400轉計算的),可以用2P電機(或者6P電機930轉)也就是2800轉÷減速比=減速機最終輸出轉數(

 2P/4P/6P電機安裝尺寸都是一樣的,8P電機尺寸稍微大一些)。

當選型資料找不到所需要的輸出轉數時也可以選用變頻電機調速,變頻電機調速可以達到精準的輸出轉數,需要多大,調多大。

選型時還需注意安全系數,安全系數低,也就是齒薄,容易磨損,減速比越大,齒越薄。減速比一定要大的,建議選用兩個減速機組合。

R系列同軸減速機計算電機功率公式:

首先需要把設備所需的負載扭矩算出,例如負載2000公斤×0.98=輸出扭矩N.m(比如2000N.m),再計算出一分鐘需要的輸出轉數(140rpm/min)。然后輸出扭矩2000N.m÷輸出轉數140rpm/min÷6.8(1KW電機扭矩)=1.5KW電機功率(那么可以選擇1.5KW以上的電機功率均可

計算R系列齒輪減速馬達的輸出扭矩:

首先確定電機功率(例如4KW)×6.8(1KW電機的扭矩)×減速比×減速機傳動效率(四大系列減速機、TKM系列、TRC系列的傳動效率為97%,NMRV減速機傳動效率70%,齒輪減速馬達傳動效率93%)=減速電機輸出扭矩。

伺服電機額定扭矩×減速比×傳動效率(四大系列減速機、TKM系列、TRC系列的傳動效率為97%,NMRV減速機傳動效率60%,齒輪減速馬達傳動效率93%)=減速電機輸出扭矩

選型時還須注意設備的運作方式,平移只要負重KG的十分之一扭矩,傾斜和上下運作的,選擇的扭矩必須大于負重KG。

R系列齒輪減速機變頻電機調Hz計算公式:

例如輸出轉數280轉,而設備需要輸出轉數250轉,那么公式是(280-250)÷(1500÷50Hz=30轉/Hz)=1Hz,50Hz-1Hz=49Hz也就是說調到49Hz即可達到250轉。

關鍵詞:伺服電機減速機一體式樣本_減速器樣本下載_減速器樣本_減速電機樣本_伺服減速機樣本_傘齒輪減速機樣本_硬齒面減速電機樣本_錐齒輪減速機選型樣本下載_斜齒輪減速器樣本_蝸輪蝸桿減速機樣本


標簽:  R系列齒輪減速馬達樣本 R系列斜齒輪減速器樣本 R系列硬齒面減速電機選型樣本下載 直連臥式減速箱樣本
