FA98減速機詳細信息

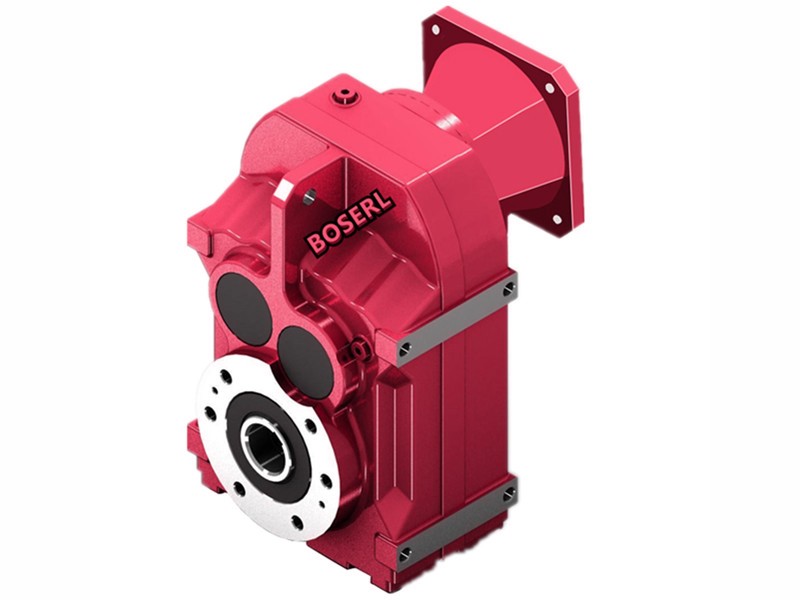

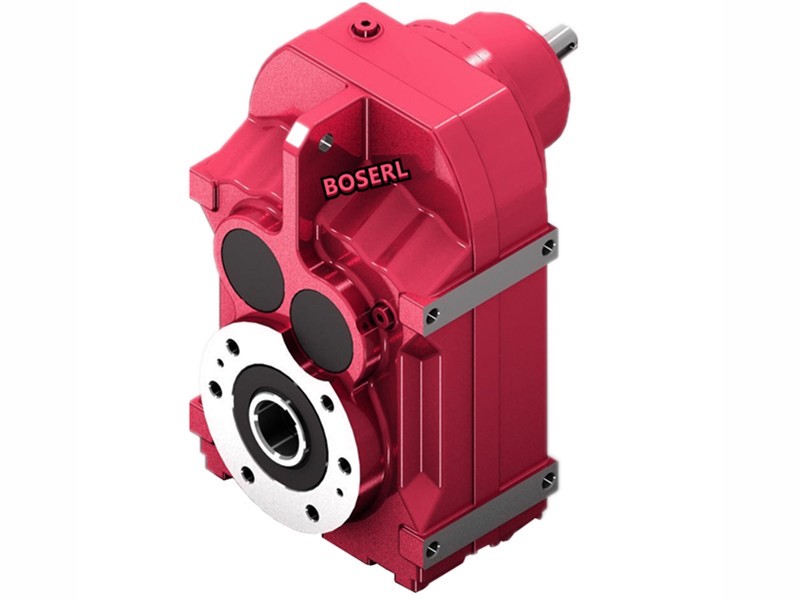

FA98減速機
FA98減速機選型計算：齒輪減速馬達
滑軌輸送機參數：拉動38000Kg，齒輪直徑φ190mm，行駛速度0.65m/s
運輸速度0.65m×60s=39m每分鐘
3.14(圓周率)×0.19m(齒輪直徑φ190mm)=0.5966m
39m÷0.5966m=65.37r/min輸出轉數
輸送物流38000Kg換算成N=372400n
372400n×0.095齒輪半徑×0.06摩擦系數=2132.94×2=4265.88N.m輸出扭矩
1400電機輸入轉速÷65.37r/min=21.42減速比
4265.88N.m輸出扭矩÷21.42減速比=199.15N.m電機扭矩
199.15N.m電機扭矩?fù)Q算成電機功率=31.61KW左右
對應的FA98減速機選型參數：
型號：FA98-BVP30KW
減速比：22.11
輸出轉數：67轉
輸出扭矩：4290N.m
安全系數：1
FA98減速機平面圖紙：輸出軸Φ20+鍵2.5（可定做），高134*寬135*長174（帶輸出軸）分體減速機電機
FA98斜齒輪平行軸減速機型號：
FA98系列減速機參數大全：平行軸斜齒輪減速機
減速機配1.1KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F97Y1.1KW | 276.77 | 1.1KW | 280kg | 35300N |
| F97Y1.1KW | 253.41 | 1.1KW | 280kg | 35600N |
| F97Y1.1KW | 223.88 | 1.1KW | 280kg | 36000N |
減速機配1.5KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F97Y1.5KW | 276.77 | 1.5KW | 283kg | 33800N |
| F97Y1.5KW | 253.41 | 1.5KW | 283kg | 34300N |
| F97Y1.5KW | 223.88 | 1.5KW | 283kg | 34900N |
| F97Y1.5KW | 189.92 | 1.5KW | 283kg | 35600N |
| F97Y1.5KW | 174.87 | 1.5KW | 283kg | 35800N |
減速機配2.2KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F97Y2.2KW | 276.77 | 2.2KW | 292kg | 30500N |
| F97Y2.2KW | 253.41 | 2.2KW | 292kg | 31500N |
| F97Y2.2KW | 223.88 | 2.2KW | 292kg | 32600N |
| F97Y2.2KW | 189.92 | 2.2KW | 292kg | 33800N |
| F97Y2.2KW | 174.87 | 2.2KW | 292kg | 34200N |
| F97Y2.2KW | 156.30 | 2.2KW | 292kg | 34800N |
| F97Y2.2KW | 140.71 | 2.2KW | 292kg | 35300N |
| F97Y2.2KW | 127.42 | 2.2KW | 292kg | 35600N |
減速機配3KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F97Y3KW | 223.88 | 3KW | 295kg | 29600N |
| F97Y3KW | 189.92 | 3KW | 295kg | 31500N |
| F97Y3KW | 174.87 | 3KW | 295kg | 32200N |
| F97Y3KW | 156.30 | 3KW | 295kg | 33100N |
| F97Y3KW | 140.71 | 3KW | 295kg | 33800N |
| F97Y3KW | 127.42 | 3KW | 295kg | 34400N |
| F97Y3KW | 112.99 | 3KW | 295kg | 35000N |
| F97Y3KW | 102.16 | 3KW | 295kg | 35400N |
| F97Y3KW | 89.85 | 3KW | 295kg | 35800N |
減速機配4KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F97Y4KW | 174.87 | 4KW | 306kg | 29100N |
| F97Y4KW | 156.30 | 4KW | 306kg | 30500N |
| F97Y4KW | 140.71 | 4KW | 306kg | 31600N |
| F97Y4KW | 127.42 | 4KW | 306kg | 32500N |
| F97Y4KW | 112.99 | 4KW | 306kg | 33400N |
| F97Y4KW | 102.16 | 4KW | 306kg | 34000N |
| F97Y4KW | 97.58 | 4KW | 306kg | 34300N |
| F97Y4KW | 89.85 | 4KW | 306kg | 34700N |
| F97Y4KW | 80.31 | 4KW | 306kg | 35200N |
| F97Y4KW | 72.29 | 4KW | 306kg | 35600N |
減速機配5.5KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F97Y5.5KW | 127.42 | 5.5KW | 320kg | 29000N |
| F97Y5.5KW | 112.99 | 5.5KW | 320kg | 30500N |
| F97Y5.5KW | 102.16 | 5.5KW | 320kg | 31600N |
| F97Y5.5KW | 97.58 | 5.5KW | 320kg | 32000N |
| F97Y5.5KW | 89.85 | 5.5KW | 320kg | 32700N |
| F97Y5.5KW | 86.59 | 5.5KW | 320kg | 33000N |
| F97Y5.5KW | 80.31 | 5.5KW | 320kg | 33500N |
| F97Y5.5KW | 75.63 | 5.5KW | 320kg | 33900N |
| F97Y5.5KW | 72.29 | 5.5KW | 320kg | 34200N |
| F97Y5.5KW | 65.47 | 5.5KW | 320kg | 34700N |
| F97Y5.5KW | 58.06 | 5.5KW | 320kg | 34400N |
| F97Y5.5KW | 52.49 | 5.5KW | 320kg | 33800N |
減速機配7.5KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F97Y7.5KW | 97.58 | 7.5KW | 333kg | 24800N |
| F97Y7.5KW | 89.85 | 7.5KW | 333kg | 29700N |
| F97Y7.5KW | 86.59 | 7.5KW | 333kg | 30100N |
| F97Y7.5KW | 80.31 | 7.5KW | 333kg | 31000N |
| F97Y7.5KW | 75.63 | 7.5KW | 333kg | 31600N |
| F97Y7.5KW | 72.29 | 7.5KW | 333kg | 32000N |
| F97Y7.5KW | 65.47 | 7.5KW | 333kg | 32200N |
| F97Y7.5KW | 58.06 | 7.5KW | 333kg | 31700N |
| F97Y7.5KW | 52.49 | 7.5KW | 333kg | 31300N |
| F97Y7.5KW | 44.49 | 7.5KW | 333kg | 30500N |
| F97Y7.5KW | 38.86 | 7.5KW | 333kg | 29800N |
| F97Y7.5KW | 32.50 | 7.5KW | 333kg | 28800N |
| F97Y7.5KW | 43.28 | 7.5KW | 333kg | 30400N |
| F97Y7.5KW | 36.64 | 7.5KW | 333kg | 29400N |
| F97Y7.5KW | 33.91 | 7.5KW | 333kg | 29000N |
| F97Y7.5KW | 30.39 | 7.5KW | 333kg | 28400N |
減速機配11KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F97Y11KW | 65.47 | 11KW | 375kg | 26900N |
| F97Y11KW | 58.06 | 11KW | 375kg | 27100N |
| F97Y11KW | 52.49 | 11KW | 375kg | 27100N |
| F97Y11KW | 44.49 | 11KW | 375kg | 26900N |
| F97Y11KW | 38.86 | 11KW | 375kg | 26700N |
| F97Y11KW | 32.50 | 11KW | 375kg | 26200N |
| F97Y11KW | 33.91 | 11KW | 375kg | 26300N |
| F97Y11KW | 30.39 | 11KW | 375kg | 25900N |
| F97Y11KW | 27.44 | 11KW | 375kg | 25500N |
| F97Y11KW | 24.92 | 11KW | 375kg | 25100N |
| F97Y11KW | 22.11 | 11KW | 375kg | 24600N |
減速機配15KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F97Y15KW | 44.49 | 15KW | 395kg | 22900N |
| F97Y15KW | 38.86 | 15KW | 395kg | 23100N |
| F97Y15KW | 32.50 | 15KW | 395kg | 23200N |
| F97Y15KW | 33.91 | 15KW | 395kg | 23200N |
| F97Y15KW | 30.39 | 15KW | 395kg | 23200N |
| F97Y15KW | 27.44 | 15KW | 395kg | 23100N |
| F97Y15KW | 24.92 | 15KW | 395kg | 22900N |
| F97Y15KW | 22.11 | 15KW | 395kg | 22600N |
| F97Y15KW | 20.07 | 15KW | 395kg | 22400N |
| F97Y15KW | 17.25 | 15KW | 395kg | 21900N |
| F97Y15KW | 15.06 | 15KW | 395kg | 21400N |
| F97Y15KW | 12.77 | 15KW | 395kg | 20800N |
| F97Y15KW | 11.16 | 15KW | 395kg | 20200N |
減速機配18.5KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F97Y18.5KW | 38.86 | 18.5KW | 432kg | 20000N |
| F97Y18.5KW | 32.50 | 18.5KW | 432kg | 20600N |
| F97Y18.5KW | 27.44 | 18.5KW | 432kg | 20900N |
| F97Y18.5KW | 24.92 | 18.5KW | 432kg | 20900N |
| F97Y18.5KW | 22.11 | 18.5KW | 432kg | 20900N |
| F97Y18.5KW | 20.07 | 18.5KW | 432kg | 20800N |
| F97Y18.5KW | 17.25 | 18.5KW | 432kg | 20500N |
| F97Y18.5KW | 15.06 | 18.5KW | 432kg | 20200N |
| F97Y18.5KW | 12.77 | 18.5KW | 432kg | 19800N |
| F97Y18.5KW | 11.16 | 18.5KW | 432kg | 19300N |
減速機配22KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F97Y22KW | 27.44 | 22KW | 445kg | 18700N |
| F97Y22KW | 24.92 | 22KW | 445kg | 18900N |
| F97Y22KW | 22.11 | 22KW | 445kg | 19100N |
| F97Y22KW | 20.07 | 22KW | 445kg | 19200N |
| F97Y22KW | 17.25 | 22KW | 445kg | 19100N |
| F97Y22KW | 15.06 | 22KW | 445kg | 19000N |
| F97Y22KW | 12.77 | 22KW | 445kg | 18700N |
| F97Y22KW | 11.16 | 22KW | 445kg | 18400N |
減速機配30KW電機參數
| 型號 | 速比 | 功率 | 重量 | 沖擊力 |
| F97Y30KW | 22.11 | 30KW | 513kg | 15100N |
| F97Y30KW | 20.07 | 30KW | 513kg | 15500N |
| F97Y30KW | 17.25 | 30KW | 513kg | 16000N |
| F97Y30KW | 15.06 | 30KW | 513kg | 16300N |
| F97Y30KW | 12.77 | 30KW | 513kg | 16400N |
| F97Y30KW | 11.16 | 30KW | 513kg | 16400N |
| F97Y30KW | 9.06 | 30KW | 513kg | 15400N |
| F97Y30KW | 8.22 | 30KW | 513kg | 15300N |
| F97Y30KW | 7.07 | 30KW | 513kg | 15100N |
| F97Y30KW | 6.17 | 30KW | 513kg | 14900N |
| F97Y30KW | 5.23 | 30KW | 513kg | 14600N |
| F97Y30KW | 4.57 | 30KW | 513kg | 14300N |
FA98減速機生產工廠展示：看廠請聯系微信13827261050，獲取位置，需提前一天預約
推薦類似型號：F98減速機
關鍵詞:GFA系列減速器配馬達一體式_分體電機減速機_分體減速機_分體減速機電機_分體電機_FA系列減速機_FA型減速機_GFA系列減速機_FA系列減速器_FA系列減速機生產廠家
FA系列齒輪減速馬達型號：FA28減速機,FA38減速機,FA48減速機,FA68減速機,FA78減速機,FA88減速機,FA98減速機,FA108減速機,FA128減速機,FA158減速機
FA系列電動機減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-132KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
